高效能電源濾波器。
一階單回路單電感設計。
端子臺輸入輸出方式。
絕緣保護蓋設計，完整有效提供安全防護。
應用范圍有大型檢測設備、工具機臺、自動化設備、家電電器等領域。

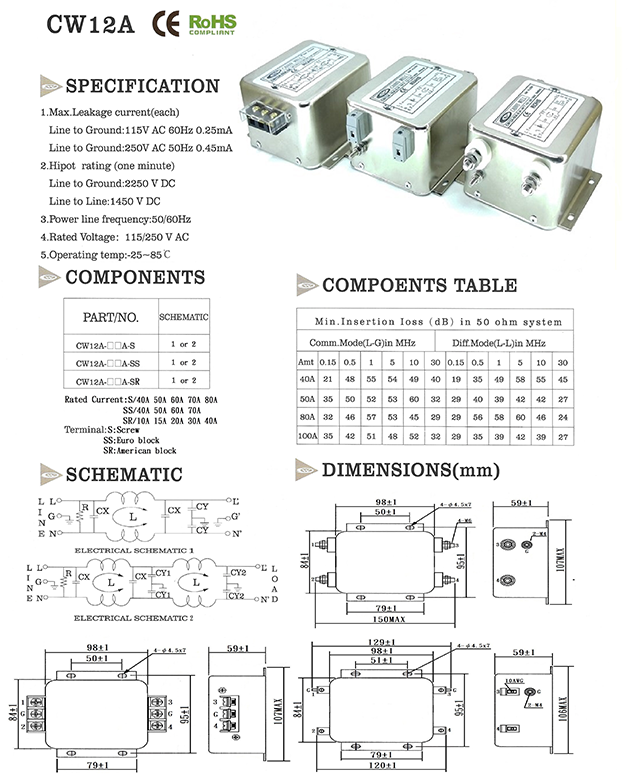

產品特性
額定電壓︰115/250/380VAC
額定電流︰10A/15A/20A/30A
工作頻率︰50/60HZ
工作溫度︰-25~+85oC
耐電壓 線對線︰1450VDC
耐電壓 線對地︰2250VDC
安規認證︰CE,RoHS
